承蒙選購索佳SDL1X數字水準儀。使用儀器前請詳細閱讀本使用說明書，并參閱“20.標準配置”以確認所有部件是否齊全。為方便閱讀，說明書中對其中部分插圖做了簡化處理。

SDL1X數字水準儀具有與計算機進行數據通訊的功能，可以接收來自計算機的操作指令并實施測量。有關詳細介紹請參閱《SDL數據輸出格式與操作指令說明手冊》或向索佳技術服務中心咨詢。

隨儀器附有保證書交換卡一份，購進儀器后請填寫好該卡，并寄回索佳測繪儀器貿易（上海）有限公司進行確認和登記，服務部將寄回正保修卡一份，憑該保修卡用戶可在自購買之日起18個月內享受免費保修服務。

為改進產品，使用說明書內容、儀器技術指標和外觀隨時可能變化，恕不另行通知。

索佳SDL1X數字水準儀使用注意事項

防塵防水性能

在蓋上電池盒護蓋、外接端口護蓋和套上多用接口護套時，SDL具備IP54級防塵防水性能。

• 確保連接端口的干燥和清潔，防止濕氣或灰塵進入，否則容易造成儀器的損壞。
• 當儀器的連接端口不使用時，確認已正確蓋上護蓋或護套，避免濕氣或灰塵進入。
• 儀器置入儀器箱后，確認儀器箱內部和儀器均是干燥的方可蓋上儀器箱，否則會造成儀器的銹蝕和損壞。

內部鋰電池

儀器內部鋰電池用于維持系統日期和時間的正常運行，正常環境下（溫度為20°C，濕度為50％）該電池的使用壽命約為5年，但也會受環境因素影響不足5年。當電池電壓過低或電量將耗盡時，儀器的系統日期和時間可能無法正確顯示，儀器會給出“更換時鐘電池”的提示信息，此時，請聯系索佳技術服務中心更換鋰電池。

數據備份

應定期將儀器內存中保存的數據備份到外部存儲器上，防止數據丟失。

其它注意事項

• 嚴禁將儀器直接置于地面上，以避免沙土對基座中心螺孔或螺旋造成損壞。
• 防止儀器受到強烈振動或撞擊。
• 在雨天使用儀器時，應使用測傘或防水罩保護儀器。
• 操作人員離開架設于三腳架上的儀器時，應將儀器護罩罩在儀器上。
• 遷站時必須將儀器從三腳架上取下。
• 卸下電池前必須先關閉儀器電源。
• 儀器裝箱前應卸下電池。
• 關閉儀器箱前務必確保儀器和箱內干燥，以免造成儀器銹蝕。
• 如果連續長時間或在高濕度環境等特殊條件下使用儀器，請向索佳技術服務中心咨詢，一般而言，特殊條件下使用儀器造成損壞不屬產品保修范圍。

維護與保養

• 作業時如果弄濕了儀器，應及時用擦布將水漬擦干。
• 作業后裝箱前應清潔儀器，尤其是鏡頭需要特別的呵護，先用鏡頭刷刷去塵埃，再用鏡頭布或鏡頭紙和專用清洗劑擦拭干凈。
• 如果顯示屏上有污漬，用干凈松軟干布擦拭干凈；儀器表面或儀器箱的清潔可用中性洗滌劑和略微潮濕的軟布擦拭，嚴禁使用有機溶劑或堿性洗滌劑。
• 儀器及其附件應儲存在干燥恒溫的室內。
• 注意經常性對三腳架腳及其腳架螺絲的檢查。
• 當儀器的旋轉部件、螺旋或光學部件出現問題時請與索佳技術服務中心聯系。
• 若儀器長期不使用，至少每三個月對儀器進行一次檢查。

儀器檢校【重要】

• 不要用力強行從儀器箱內取出儀器，應隨時關好儀器箱，防止潮氣和灰塵進入。
• 為保證儀器的測量精度，建議定期對儀器進行檢查和校正。
• 儀器使用者應按說明書中介紹的操作方法使用儀器，并對儀器的性能進行定期檢查。
• 對有意或無意地錯誤使用儀器而造成的直接、間接損害或利潤損失，生產廠商及其代表處不承擔任何責任。
• 對由于地震、暴風雨、洪水等自然災害或火災、事故或違禁使用儀器而造成的損失或利潤損失，生產廠商及其代表處不承擔任何責任。
• 對由于使用儀器使數據資料發生改變、丟失等情況而造成的利潤損失或業務中斷，生產廠商及其代表處不承擔任何責任。
• 對將儀器用于與使用說明書不相符用途而造成的損害或利潤損失，生產廠商及其代表處不承擔任何責任。
• 對不正確操作儀器或與其它產品組合使用而造成的損失，生產廠商及其代表處不承擔任何責任。

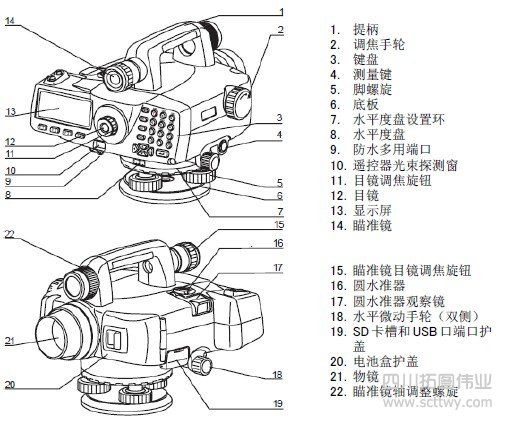

索佳SDL1X數字水準儀部件名稱

索佳SDL1X數字水準儀使用說明書目錄

1.安全操作須知

2.注意事項

3.儀器簡介

3.1 儀器部件名稱

3.2 模式結構

4.基本操作

4.1 按鍵操作

4.2 顯示信息

5.電池的使用

5.1 電池充電

5.2 電池裝卸

6.連接外部設備

6.1 通訊電纜連接

7.儀器架設

7.1 儀器架設

7.2 儀器整平

8.開機與關機

8.1 軟件故障排除

9.調焦與照準

10.基本操作

10.1 標尺讀數

10.2 測量模式下的測量

11.高差測量

11.1 路線設置

11.2 高差測量

12.其它測量功能

12.1 水平角測量

12.2 人工讀數測量

13.文件選取與刪除

13.1 選取文件

13.2 刪除文件

14.路線查閱與刪除

14.1 刪除路線

14.2 查閱路線信息

15.輸出數據

15.1 輸出文件數據

15.2 輸出路線數據

16.儀器參數設置

16.1 觀測條件設置

16.2 儀器設置

16.3 通訊參數設置

16.4 日期時間設置

16.5 儀器參數初始化

17.錯誤信息

18.儀器檢校

18.1 圓水準器檢校

18.2 傾斜傳感器零點檢校

18.3 十字絲檢校

19.電源系統

20.標準配置

21.選配附件

22.技術指標

23.規范

說明：在詳細閱讀該說明書前，你可能還需要了解索佳SDL1X數字水準儀詳細技術參數。

在拓圖偉業購買索佳SDL1X數字水準儀均配有產品使用說明書，如果你不慎丟失，可以點擊下載官方版本。
