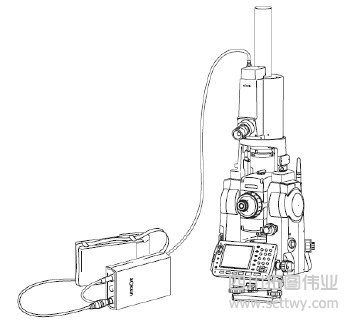

索佳GPX（全站式陀螺儀）
3R 級激光產品 1 級LED 產品
承蒙選購索佳 GP1X/2X/3X/5X 全站式陀螺儀。
- 操作儀器前請仔細閱讀本使用說明書。
- 參閱“15.標準配置”以確認所有附件是否齊全。
- 為便于閱讀，說明書中部分插圖做了簡化處理。
- SET 全站儀的使用方法未作為本說明書的內容，在操作GP1 前，請閱讀SETX 系列電子全站儀使用說明書的相關介紹。
- 儀器技術指標和外觀會因改進產品而變化有別于本說明書，恕不另行通知，敬請諒解。
索佳GPX（全站式陀螺儀）說明書目錄
1.安全操作注意事項
2.注意事項
3.激光安全信息
4.儀器部件名稱
4.1 全站式陀螺儀的特點
4.2 儀器部件名稱
4.3 模式結構圖
5.基本操作
5.1 按鍵基本功能
6.電池充電
7.測前準備和測量實施
7.1 儀器連接
7.2 陀螺測量前準備工作
7.3 陀螺程序啟動與退出
7.4 結束陀螺測量
8.測量模式
8.1 測量模式選擇
8.2 方位角顯示模式
9.逆轉點跟蹤測量法
10.中天測量法
11.儀器常數測定
12.錯誤信息
13.故障處理
13.1 更換保險絲
13.2 更換燈泡
14.儀器檢校
14.1 懸掛帶檢查
14.2 零位調整
14.3 分劃板調整
15.標準配置
16.技術指標
17.規范
18.附錄:GP1 原理
索佳GPX（全站式陀螺儀）使用注意事項
在使用本說明書之前，請確保您已閱讀 SETX 系列電子全站儀使用說明書并熟悉儀器的操作方法。
GP1 的使用
- 嚴禁將 GPX 直接放置在地面上，以免沙土對基座中心螺孔或螺旋造成損壞。
- 避免 GPX 受到強烈的沖擊或振動。
- 標配電池能為儀器提供約 4 小時連續測量的電量，啟動陀螺儀會耗費大量的電能，建議在同一測站上當所有的測量工作都結束后再關閉電源。
- 測量完畢后，用 CDC75 充電器對電池進行充電。
- 在打開和關閉 GP1 之前，陀螺馬達必須處于完全鎖緊位置（正確按要求鎖緊陀螺馬達，極少發生懸掛帶折斷現象）。
- 從 GP1 中取出電池前，陀螺馬達必須處于完全鎖緊和電源關閉狀態。
- 存放 GP1 時，鎖緊環必須完全鎖緊，并在鎖緊環上罩上鎖緊扣。
防塵防水注意事項
- DLC1 遙控器在電池護蓋關閉情況下具備IP66 級防塵防水性能。
- 【重要】SETX 的防塵防水性能請參閱《SETX 系列電子全站儀使用說明書》
- 注意保持電池護蓋關閉，避免潮氣或粉塵進入造成部件的損壞。
- 關閉儀器箱前務必確認箱體內部處于干燥狀態，以避免儀器銹蝕損壞。
維護與保養
- 自購買之日起三年或使用 3000 小時后必須對陀螺馬達進行檢修，以先到者為限。
- 儀器裝箱前應仔細清擦機體，尤其是鏡頭部分，首先用鏡頭刷刷去塵埃，然后再用鏡頭紙清擦干凈。
- 將儀器應保存在干燥、恒溫的室內。
- 若儀器的轉動部位、螺旋或光學部件發生故障，請與索佳技術服務中心聯系。
- 當儀器長期不使用時，至少每三個月對儀器進行一次檢查。
- 不要用強行從儀器箱內取出儀器；取出儀器后應及時關上儀器箱以保持干燥。
責任免除
- 儀器使用者應按說明書中介紹的操作方法正確使用儀器，并對儀器的性能進行定期檢查。
- 對有意或無意地錯誤使用儀器而造成的直接、間接損害或利潤損失，生產廠商及其代表處不承擔任何責任。
- 對由于地震、風暴、洪水等自然災害、火災、事故或違禁使用儀器而造成的損失或利潤損失，生產廠商及其代表處不承擔任何責任。
- 對由于使用儀器使數據資料發生改變、丟失等情況而造成的利潤損失或業務中斷，生產廠商及其代表處不承擔任何責任。
- 對將儀器用于與使用說明書不相符用途而造成的損害或利潤損失，生產廠商及其代表處不承擔任何責任。
- 對不正確操作儀器或與其它產品組合使用而造成的損失，生產廠商及其代表處不承擔任何責任。
