科力達電子經緯儀操作手冊目錄
1. 特點
2. 預備事項
2.1. 預防事項

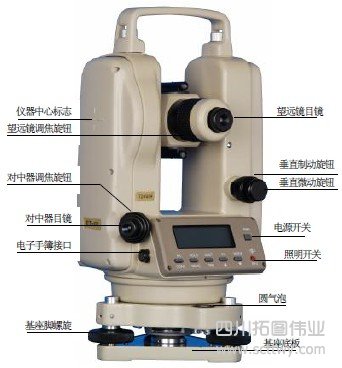

2.2. 部件名稱
2.3. 儀器開箱和存放
2.4. 電池的裝卸、信息和充電
2.5. 儀器與基座的裝卸
3. 鍵盤功能與信息顯示
3.1. 鍵盤符號與功能
3.2. 信息顯示符號
4. 初始設置
4.1. 設置項目
4.2. 設置方法
5. 測量準備
5.1. 儀器的安置、對中和整平
5.2. 望遠鏡目鏡調整和目標照準
5.3. 打開或關閉電源
5.4. 指示豎盤指標歸零（V 0 SET）
6. 角度測量
6.1. 盤左/盤右觀測
6.2. 水平角置“0”（0 SET）
6.3. 水平角與豎直角測量（HR、V或HL、V）
6.4. 水平角鎖定與解除（HOLD）
6.5. 水平角象限鳴響設置
6.6. 豎直角的零方向設置
6.7. 天頂距與垂直角的測量
6.8. 斜率百分比
6.9. 望遠鏡視距絲測距
7. 與測距儀及電子手薄聯接組合成多功能全站儀
8. 檢驗與校正
8.1. 長水準器
8.2. 圓水準器
8.3. 望遠鏡分劃板傾斜
8.4. 視準軸與橫軸的垂直度（2C）
8.5. 豎盤指標零點自動補償
8.6. 豎盤指標差（i角）和豎盤指標零點設置
8.7. 光學對中器
8.8. 其它調整
9. 技術指標
10.錯誤代碼信息表
11.附件
科力達電子經緯儀特點
科力達儀器公司生產的ET 系列電子經緯儀結構合理、美觀大方、功能齊全、性能可靠、操作簡單、易學易用，很容易實現儀器的所有功能，而且還具備如下特點：
- 可與測距儀聯接
- 可與科力達儀器公司生產的ND系列測距儀和其他廠家
- 生產的多種測距儀聯機，組成組合式全站儀，聯機和使用均十分方便。
- 可與電子記錄手簿聯接
- 可與科力達儀器公司或其他公司生產的電子記錄手簿聯機，完成野外數據的自動采集。
按鍵操作簡單
- 僅 6 個功能鍵即可實現各種測量功能，并且可以將測距儀的距離數據顯示在電子經緯儀的顯示器上。
- 黑暗環境亦可操作
- 望遠鏡十字絲和顯示屏有照明光源，便于在黑暗環境中操作。
儀器的安置、對中和整平
安置三腳架和儀器
(1) 選擇堅固地面放置腳架之三腳，架設腳架頭至適當高度，以方便觀測操作。
(2) 將垂球掛在三腳架的掛鉤上，使腳架頭盡量水平地移動腳架位置并讓垂球粗略對準地面測量中心，然后將腳尖插入地面使其穩固。
(3) 檢查腳架各固定螺絲固緊后，將儀器置于腳架頭上并用中心聯接螺絲聯結固定。
使用光學對中器對中
(1) 調整儀器三個腳螺旋使圓水準器氣泡居中。通過對中器目鏡觀察，調整目鏡調焦旋鈕，使對中分劃標記清晰。
(2) 調整對中器的調焦旋鈕，直至地面測量標志中心清晰并與對中分劃標記在同一成像平面內。
(3) 松開腳架中心螺絲（松至儀器能移動即可），通過光學對中器觀察地面標志，小心地平移儀器（勿旋轉），直到對中十字絲（或圓點）中心與地面標志中心重合。
(4) 再調整腳螺旋，使圓水準器的氣泡居中。
(5) 再通過光學對中器，觀察在面標志中心是否與對中器中心重合，否則重復（3）和（4）操作，直至重合為止。
(6) 確認儀器對中后，將中心螺絲旋緊固定好儀器。
用長水準器精確整平儀器
(1) 旋轉儀器照準部讓長水準器與任意兩個腳螺旋連線平行，調整這兩個腳螺旋，使長水準器氣泡居中。調整兩個腳螺旋時，旋轉方向應相反（如圖）。
(2) 將照準部轉動90°，用另一腳螺旋使長水準器氣泡居中。
(3) 重復⑴和⑵，使長水準器在該兩個位置上氣泡都居中。
(4) 在⑴的位置將照準部轉動180°，如果氣泡居中并且照準部轉動至任何方向氣泡都居中，則長水準器安置正確且儀器已整平。
望遠鏡目鏡調整和目標照準
目鏡調整
(1) 取下望遠鏡鏡蓋。
(2) 將望遠鏡對準天空，通過望遠鏡觀察，調整目鏡旋鈕，使分劃板十字絲最清晰。
觀察目鏡時，眼睛應放松，以免產生視差和眼睛疲勞。當光亮度不足難以看清十字絲時，按照明鍵照明。
目標照準
(1) 用粗瞄準器的準星對準目標。
(2) 調整望遠鏡調焦旋鈕，直至看清目標。
(3) 旋緊水平與垂直制動旋鈕，微調兩微動旋鈕，將十字絲中心精確照準目標，這時眼睛左右上下輕微移動觀察，若目標與十字絲兩影像間有相對移位現象，則應該再微調望遠鏡調焦旋鈕，直至兩影像清晰且相對靜止時止。
- 對較近目標調焦時，順時針轉動調焦旋鈕。較遠目標則逆時針方向旋轉。
- 若⑶未調整好，則視差會歪曲目標與十字絲中心的關系，從而導致觀測誤差。
- 用微動旋鈕對目標作最后精確照準時，應保持旋鈕順時針方向旋轉。如果轉動過頭，最好返回再重新按順時針方向旋轉旋鈕進行照準。
- 即使不測豎直角，我們?nèi)越ㄗh盡量用十字絲中心位置照準目標。
角度測量
盤左/盤右觀測
“盤左”是指觀測者對著望遠鏡時，豎盤在望遠鏡的左邊；“盤右”指的是觀測者對著望遠鏡目鏡時，豎盤在望遠鏡的右邊（如圖所示）。取盤左和盤右讀數的平均數作為觀測值，可以有效地消除儀器相應的系統誤差對成果的影響。因此，在進行水平和豎直角觀測時，要在完成盤左觀測之后，中轉望遠鏡180°再完成盤右觀測。
