不開機故障原因

引起儀器不開機的因素很多，但常見的有以下幾種：電池電量不足、電源線的連接不良、電子補償器故障、測距通訊故障、液晶顯示器故障、主板故障。

一、電池電量不足

用萬用表直流電壓擋，檢查充電電池組電壓，電壓應大于6.5V。否則，應使用我廠專用充電器，連續充電6小時。然后檢查是否能開機。充電時注意，充電時間不要超過24小時。

二、電源線連接不良

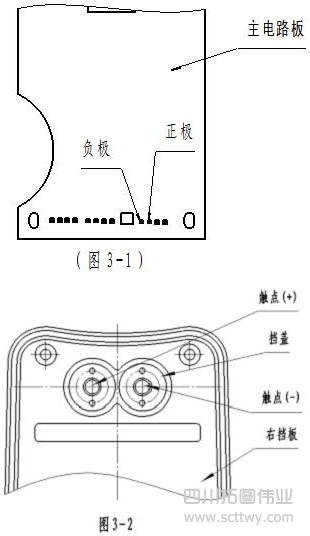

拆 下固定儀器左蓋板的5個M2.5螺釘，打開左蓋板，拔下主電路板上的蜂鳴器插頭，取下左蓋板。用電壓表測量主電路板上的電源測試點電壓（見圖3-1），應 ≥6.5V，否則應更換電量充足的電池或檢查電源線路是否連接不良。電源線焊接在右蓋板的觸點上，FTS500系列全站儀電極觸點在右擋板的上邊，正、負 的焊接位置見圖3-2。

如果電源線與觸點接觸不良，應重新焊接牢固。焊接時，可把電池盒裝在右蓋板上，這樣會將觸點頂出，使觸點高出擋蓋，焊接時不會燙壞擋蓋。焊點要小于擋蓋的通孔。焊接后，應檢查焊接是否可靠，觸點回彈是否自如，無阻滯。與充電電池觸點接觸可靠。

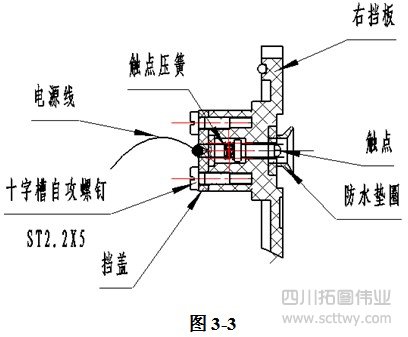

圖3-3是一般全站儀電極結構圖，供維修時參考。

三、電子補償器故障

在確定電池電量和電源線路連接沒有問題的情況下，仍不能開機。則拆下固定主電路板的4個M2.5螺釘，使主電路板與儀器支架分離。

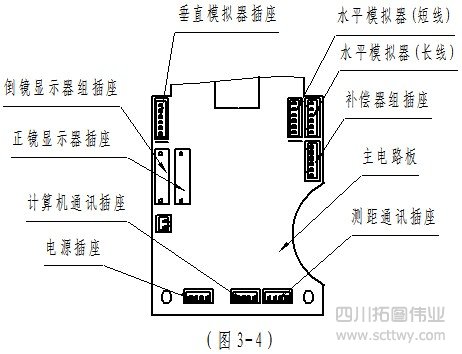

主電路板上各插接件的插接位置見圖3-4。

從主電路板上拆下電子補償器插頭（見圖3-4），檢查儀器是否能夠開機，若能夠開機，說明補償器存在故障，則需更換新的電子補償器并重新校正電子補償器（拆裝及校正方法見§3.4電子補償器校正）。

四、測距通訊故障

經上述檢查電子補償器無故障時，將測距通訊插頭從主電路板上拆下（見圖3-4）。檢查儀器是否能夠開機，若能夠開機，則故障可能是測距頭電路部分或滑環組短路所至。故障排除方法見第四章測距簡單故障的維修。

五、液晶顯示器故障

經 上述三、四、所述查找未發現故障，則關機，拆下正鏡顯示器插頭和正鏡顯示器（見圖3-4），檢查儀器是否能夠開機。若不能開機，拆下倒鏡顯示器插頭和倒鏡 顯示器，裝上正鏡顯示器插頭和正鏡顯示器后，檢查儀器是否能夠開機。若仍不能開機，則顯示器及連接線沒有問題，可判定是主電路板出現故障，需更換新的主電 路板。

在上述檢查中，如果插接一側顯示器可開機，而插接另一側顯示器不能開機。則可判定該側顯示器或數據線有故障。這時，可關機后拆下固定 顯示器的4個M2螺釘，將可開機一側顯示器的數據線拆下，換裝在不可開機一側的顯示器上。檢查儀器是否能夠開機。若不能開機，可判定該側顯示器存在故障。 如果開機，可判定數據線存在故障。可根據故障更換新的顯示器或數據線。

另外，儀器經長期使用后，可能出現液晶顯示器不顯示、顯示不完整或按鍵失靈等故障。此時可根據故障，更換新的顯示器或連接線。

更換時，要求位置正確（見圖3-4）、連接可靠。可正常開機后，將顯示器裝在儀器支架上，緊固4個M2螺釘。

六、主板故障

在上述五項檢查中，如果判定是主電路板出現故障，需更換新的主電路板。更換前，應先關機。新的主電路板與各接插件連接，要求位置正確、連接可靠。主電路板裝在支架上，用4個M2.5螺釘固牢。接通電源時，正負極務必連接正確，否則，可能再次造成主板損壞。

更換新主板后，需做如下調試、校正和設置：

1、調試主電路板過零電壓（參見§3.2 垂直角不過零）。

2、補償器重新校正（參見§3.4 電子補償器的校正）。

3、重新設置儀器乘常數、加常數。

更換主板后，儀器乘常數、加常數初始狀態為00，故需重新設置儀器乘常數、加常數。

設置儀器加乘常數的步驟：

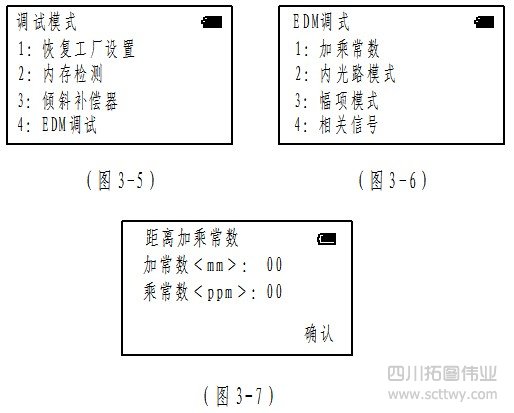

⑴ 按住F1鍵開機，當顯示屏顯示輸入密碼的界面，輸入密碼：222222。按ENT鍵，此時顯示屏顯示如圖3-5。

⑵ 按4鍵，進入后屏幕顯示如圖3-6。

⑶ 按1鍵，進入儀器常數設置，顯示屏顯示如圖3-7。

⑷ 利用鍵盤上的方向鍵改變光標的位置輸入要輸入的數字。

假如乘常數是 –10 ppm，直接按顯示器面板的相應數字“-”“1”“0”即可。（乘常數、加常數出廠前已經檢測、設置好。一般貼在儀器的右擋板上。輸入時，可根據右擋板上的值將加乘常數數值重新輸入。如果儀器上沒有此值，則需重新檢測加乘常數后輸入）。

(5) 設置完成后按F4鍵確定。關機，保存該設置。
