一、故障的簡單判斷

1、電路是否短路或斷路的判斷

穩壓電源調整在直流7.2V，與儀器連接。開機，同時觀察穩壓電源的輸出電流。開機的瞬間，輸出電流應小于600mA，之后，降至100 mA左右為正常。如果開機時，輸出電流大于600mA，則電路或滑環的某處存在短路現象。

電路短路故障的排除較為復雜，需返廠修理。

二、滑環短路或斷路

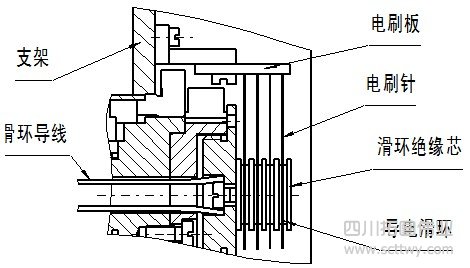

當沒有穩壓電源時，儀器提示有“測距系統錯誤重開機”的畫面，此時可拆下右擋板，拆下右擋板上的插頭后檢查，用萬用表檢查電刷滑環組中的4組電刷針（見圖4-1）與電刷滑環組中的4個滑環必須一一對應接觸且導電良好，各組電刷針之間，均不得出現短路現象。

旋轉橫軸一周，滑環組中的4組電刷針（見圖4-1）與電刷滑環組中的4個滑環應始終接觸良好。如出現電刷針跳出槽，應將電刷針復位。

電刷電刷針復位后，有時滑環短路或斷路的現象仍不能排除，可能是滑環導線短路、斷路或測距頭電路故障所至。故障的排除較為復雜，需返廠修理。

三、內外電機是否轉動的判斷

開機時，測距頭內會發出“咯噠”一聲。這是由于測距部分開機后需自檢，內外電機切換所至。如果聽不到“咯噠”的聲音，說明內外電機未轉動，由于自檢未過，導致不測距。故障的排除較為復雜，需返廠修理。

四、減光電機是否轉動的判斷

照準錐體棱鏡，測距儀應能接收到回光信號。表示信號強度的黑帶長度會變化，并伴有不同頻率的蜂鳴聲。信號越強，黑帶越長。正常時，減光電機轉動，將表示光強的黑帶減至全長約50%左右。

如果黑帶長度不變化，說明減光電機未轉動或減光機構出現故障，由于光強不合適，導致不測距。故障的排除較為復雜，需返廠修理。

五、內光路值是否正常的判斷

按住F1鍵同時開機，輸入密碼6個2后確認，選擇第4項“EDM調試”后再選擇第二項“內光路模式”，就可以進入到內光路調整的界面了。內光路值可能會有以下三種情況：

⑴ 光強：85或小于40

當室溫在20℃左右時，該值應在60左右（環境溫度對內光路值的影響較大，溫度高，內光路值降低，溫度低，內光路值升高），室溫在20℃左右時，如內光路值為85或小于40，可能造成不測距

⑵ 光強：00

造成光強：00現象有多種原因，通常需返廠修理。

⑶ 光強無字

故障的排除可見上面的滑環短路或斷路。

六、內光路值的調整

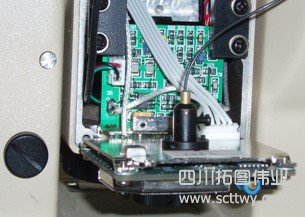

1、拆開測距頭蓋。

2、倒鏡，使底板向上（見圖4-2）。

3、松開底板上的M2頂絲（見圖4-2），用校針旋轉帶孔螺釘。觀察顯示屏，將內光路值調整在55-65之間（室溫20℃左右）。

4、旋緊M2頂絲，將帶孔螺釘固牢，點清漆將M2頂絲及帶孔螺釘封固。

七、電子補償器超差

儀器未整平，補償器超出補償范圍（±3′）時（顯示屏上一排文字顯示補償器超差），會導致不測距。此時，應精確整平儀器后（顯示屏上一排文字會顯示垂直角數值），再進行測距操作。

如果精確整平儀器后，顯示屏上一排文字仍顯示補償器超差，則應先進行補償器校正，校正方法見§3.4 電子補償器的校正。

八、電照準軸與視準軸共軸超差

當電照準軸與視準軸共軸超差時，測距頭無法接收到回光信號，造成不測距。判斷是否由此故障造成不測距的簡單方法是，將反光棱鏡靠近物鏡進行測距，如可以測距則基本可判定共軸超差。

檢查2C，如果2C誤差較大，可能導致共軸超差。此時，應對2C誤差進行修正。再進行測距操作。

如果檢查2C誤差不大或2C經修正后仍不能測距，則需要重新調整共軸。簡單的調整方法如下：

1、檢查的步驟

a.發射光纖的步驟：

1. 把要檢查的全站儀放在平行光管處調至無窮遠直到看清平行光管遠點的十字絲為止：
2. 把一臺電子經緯儀也調至無窮遠（方法同上）
3. 把兩臺儀器物鏡相對，并用臺燈照亮被檢查全站儀的目鏡。
4. 打開被檢查的全站儀，并轉換到內光路調整狀態，并按F1鍵切換到外光路，用全站儀進行微調焦，直道看清被檢查的全站儀的十字絲、紅色的光斑為止。（注意電子經緯儀的調焦千萬不動）
5. 觀察光斑和被檢查的全站儀十字絲是否重合，如重合則同軸，否則就要進行調整。

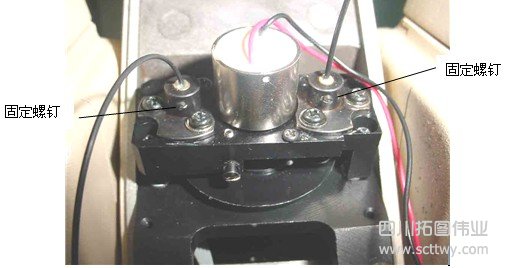

b、接收光纖的檢查步驟與發射光纖基本相同，只是需要在接收光纖頭加一外光源。（如下圖4-3）擰松螺釘，取下接收光纖頭，在小孔處外加一光源，其它調整步驟同上。

圖4-3

2、調整的步驟

a.發射光纖的調整

1. 將儀器轉換到內光路調整模式下，并轉換到外光路；
2. 擰松發射光纖頭固定螺釘（如圖4-4），上下移動光纖頭，使光斑最清晰，然后將螺釘擰緊；

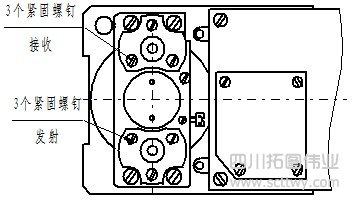

3. 擰松發射光纖座固定螺釘，上下左右調整發射管支架（如圖4-4），使光斑中心與全站儀十字絲分劃板中心同心。然后將螺釘緊固。

圖4-4

圖4-5

b.接受光纖的調整

1. 按前面的方法給接收光纖一外光源。
2. 擰松螺釘，上下移動光纖頭。在視場內找到光斑，上下調整光纖頭在光纖座中的位置，使光斑清晰，然后將頂絲擰緊；
3. 擰松螺釘，調整接收管支架使光斑中心位于全站儀望遠鏡十字絲分劃板中心，將螺釘緊固并將調整過的螺釘、釘絲點上清漆；
4. 取下發光光源，按原位置接上原來的接收管即可。
