歐波FDT系列電子經緯儀結構

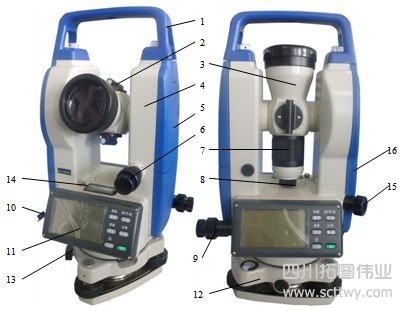

1、結構示意圖
- 提把
- 粗瞄準
- 望遠鏡
- 支架
- 電池盒
- 垂直制微動
- 調焦手輪
- 視度調節手輪
- 水平制微動
- 數據輸出口
- 液晶顯示
- 三角基座
- 鎖緊手柄
- 長水跑調整螺釘
- 激光對點器
- 左擋板
2、儀器檢查
檢查過程

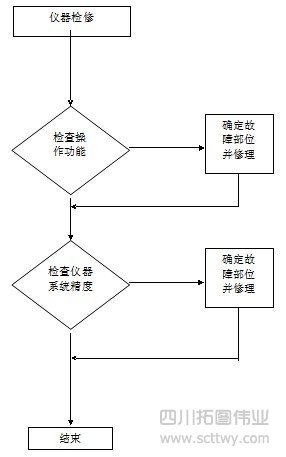

在儀器將要拆卸和修理之前，首先應該明確儀器發生的故障現象，然后再確定故障可能存在的部位。以下的流程圖是檢查儀器的順序過程，應從檢查儀器操作功能開始，直到檢查儀器的精度為止。只有在確定儀器的故障部位之后，才可以拆卸和修理相應的故障單元。
3、水平制微動的維修
水平制微動部分由于其結構突出于外，用戶在使用中很容易磕碰而出問題，拆卸方法：

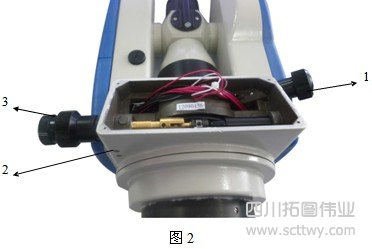

- 拆開倒鏡一側的顯示器。如圖2，已拆掉。
- 拆開頂簧座1。注意，拆開過程中小心彈簧飛出。
- 松開兩個M3內六角頂絲2。
- 拔出水平制微動組3。

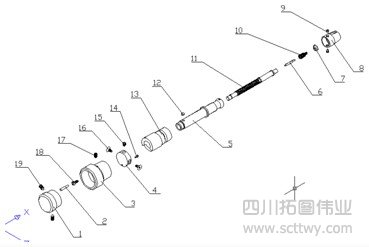

水平制微動組拆卸圖如圖3：
圖3
制微動組分拆順序如圖3：
- 松開兩個頂絲19，可拔出微動手輪1。
- 松開1個頂絲17，可從制動桿5上旋出制動手輪3。
- 拆下兩個沉頭螺絲16及頂絲15，則可拆下限位環4。注意限位環的安裝方向。
- 拆下兩個螺釘9，可將鎖緊撥叉8拆開。
安裝時注意：
- 重新裝配前，需要將各零件用汽油清洗干凈。
- 制動桿5和微動桿11之間需涂抹專用潤滑脂。確保兩者配合滑快無空回現象。
- 安裝完鎖緊撥叉8后，要求鎖緊撥叉能在±30°范圍內靈活擺動。
- 裝好的制微動組按圖1裝配關系安裝，安裝好后檢查水平制微動的制動可靠性及范圍，微動靈敏度，確認無誤后再裝上顯示器。
4、垂直制微動的維修

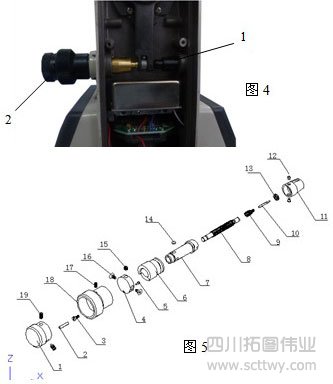

- 取下電池盒,拆開電池盒一側的右擋板。如圖4
- 拆開頂簧座1。注意，拆開過程中小心彈簧飛出。
- 松開1個M3內六角頂絲(在靠望遠鏡一側)。
- 拔出水平制微動組2。
垂直制微動組的結構、形狀與水平制微動組相同,其區別只是幾種件的長度有差異，圖5。分拆順序和組裝要求與水平制微動組相同。這里不再重復敘述。
5、望遠系統的維修

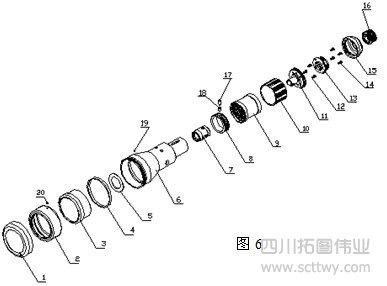

拆卸順序，如圖6：
- 旋出防塵罩15
- 拆下4個M2螺釘14，則可卸下目鏡組16和分劃板組13。
- 拆下3個M2螺釘12，則可卸下阿貝棱鏡組11。注意阿貝棱鏡取出時不要磕碰。
- 旋出調焦筒9，注意兩個端面的聚四氟滑片，它用于調節軸向間隙和減少摩擦。
- 拆下軸位螺釘17，則可取出調焦絲管8與調焦鏡組7。
安裝時逆著拆卸順序進行，注意：
- 光學件表面需用75%濃度的酒精擦拭。
- 調焦部位的零件需用汽油清洗干凈。并在裝配時涂抹專用潤滑脂。
- 調焦鏡組7重新裝入時注意消間隙簧片是否起作用，否則可以調整一下再裝入。
6、激光對點器的維修
拆卸順序：

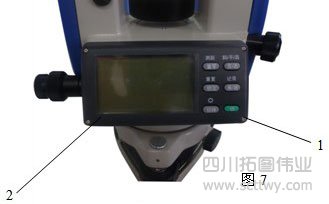

- 圖7，拆下4個M2螺釘1，則顯示器2可以卸下。

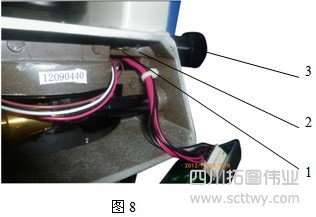

- 圖8，松開M4頂絲1，松開M3頂絲2，將激光對點器3輕輕拔出，不要轉動著拔，防止棱鏡崩邊。
安裝順序：
- 將激光對點器3棱鏡用75%濃度的酒精擦拭。
- 將激光對點器3輕輕插入，注意棱鏡方向
- 粗略調整對點器，將M3,M4頂絲緊固。
- 精調對點器，參考說明書的方法。如果調整量不夠，則重復上一步。
7、豎軸系統維修

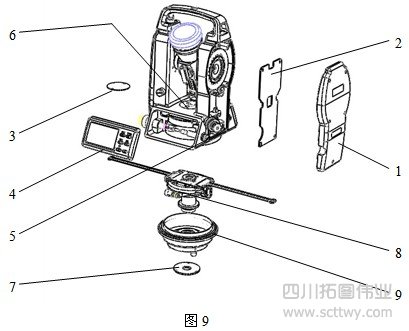

拆卸順序：參考圖9
- 拆下左擋板1的5個螺釘，則左擋板1可以卸下。
- 拆下主電路板2的4個螺釘，則可以卸下主電路板2。電路板和模擬器連線拔出時，小心不要碰斷模擬器導線。
- 拆下中心蓋板3。
- 拆下顯示器4。
- 旋出水平制微動頂簧座5。
- 旋出三個M4X14內六角圓柱頭螺釘6，即可將儀器上部（照準部）與下部豎軸部分分離。
- 拆下護蓋7及螺釘。
- 拆下豎軸8組與下殼組9的三個內六角圓柱頭M3螺釘，則豎軸組8即可完全拆下。
豎軸組的拆分，圖10。
- 拆下水平模擬器。
- 拆下水平微動環，注意三個頂塊不要丟失。
- 拆下4個M3螺釘，則支架1可以卸下。
- 將軸系倒置，旋出壓圈4，分離軸2與軸套3，注意滾珠不要丟失，如有丟失，則全套23粒滾珠需全部更換。
豎軸組的安裝：
- 清潔軸系各件，光柵盤按光學件的方法清潔。
- 清洗干凈滾珠，在豎軸滾珠部位涂抹專用滾珠油，將滾珠放好。
- 將豎軸扶正穿入軸套內，在軸與軸套精密配合部位點適量特5油。
- 將壓圈旋上，擰緊并封漆。壓圈與軸套的間隙應小于0.02mm，但要確保豎軸轉動滑快。
- 安裝水平微動環，頂塊，壓圈。
