天津歐波FDT電子經緯儀校正指導

1、通過望遠鏡觀察時首先要調整好目鏡，確切調焦以消除視差。

2、校正應該按項目的順序進行，因為每個校正項目都是根據前一個項目進行的，顛倒順序會影響到以前的校正。

3、校正完畢，緊好螺絲，緊螺釘的力量要松緊合適。

4、校正結束，要重復檢驗以確定校正結果。

一、長水泡

1. 把機器放在三角基座上,讓長水泡平行于三個安平螺旋中的兩個的連接線上，調整位置使長水泡居中。
2. 轉動儀器180度，如果水泡移出中心，需要進行調整。

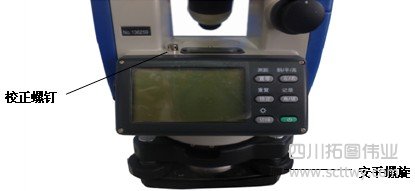

3. 用校針調整長水準的校正螺釘，使水泡向中心方向移動，調整的距離為偏移量的1/2。
4. 旋轉安平螺旋調整剩余1/2。
5. 轉動儀器180度觀察水泡，若仍偏移中心重復以上校正步驟。

二、十字絲

1. 將儀器放在三角基座上并仔細整平，從望遠鏡中觀察校正臺的遠像,十字絲與遠像是否重合，偏移時就需要調整分劃板。

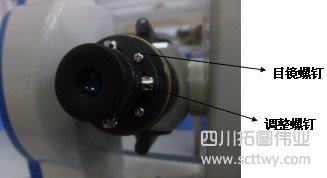

2. 逆時針方向旋轉取下十字絲目鏡螺釘的保護蓋，將會看到四個目鏡螺釘。
3. 用改錐稍微松動目鏡螺絲釘，然后轉動目鏡使十字絲與遠像重合，再把四個螺絲釘緊好。
4. 觀察豎絲移動時有無橫向偏移，沒偏移時，則校正結束。

三、立線

1. 將儀器放在三角基座上，使長水泡位置居中，運用調節手輪在望遠鏡中觀察到校正臺的遠像。
2. 調節水平制微動，從望遠鏡中觀察左邊校正臺中燈管的像，使十字絲與像中的豎絲重合。
3. 儀器固定不動，望遠鏡轉動180度，觀察右邊校正臺中燈管像的豎絲與十字絲是否重合，偏移時需調整分劃板。
4. 以校正臺的像為標準觀察十字絲偏移的位置，用左右2個目鏡調整螺釘(見上圖十字絲)來調節立線的差距。
5. 用調整針松開螺釘時相應的擰緊另一個螺釘以免螺釘脫落。
6. 調整后，觀察十字絲與左右校正臺中燈管的像重合時，則校正結束。

四、高低差

1. 將儀器放在三角基座上，使長水泡位置居中。
2. 在正鏡下運用調節手輪在望遠鏡中觀察校正臺的遠像，要求十字絲與豎絲重合，在把望遠鏡下調60度，在鏡中讀取十字絲豎絲與校正臺遠像軸交叉的讀數。
3. 在倒經下重復以上過程，2個讀數應誤差≤8″。

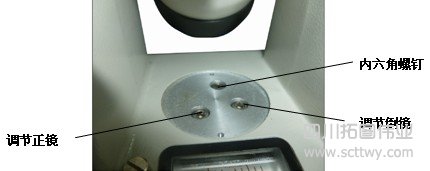

4. 校正時應用改錐先拆下中心蓋板，調節內六角圓柱螺釘，正鏡（盤左）大時，緊正鏡（盤左）下左邊的螺釘，倒鏡（盤右）大時，緊正鏡下右邊的螺釘，后邊的螺釘起固定作用，調節時請勿擰動。
5. 誤差較大時，可修刮支架與豎軸接觸的底面，要求修刮平面必須平整，螺釘緊固。
6. 調整后，讀取正倒經下高低差的值，誤差在8″內為合格，則校正結束。

五、電子補償器

1. 將儀器放在三角基座上，右側放上電池，使長水泡位置居中。
2. 用改錐擰下右擋板的螺釘使電子補償器暴露出來，以便調試。
3. 在正鏡下運用調節手輪在望遠鏡中觀察校正臺的遠像，使十字絲與遠像重合。
4. 液晶顯示的置零、切換、開關3鍵一起按下進入FRC界面，按置零鍵進入SEC RCC-2界面，按切換鍵進入操作界面，用改錐底部敲擊電子補償器開始調試。
5. 敲電子水泡時，在正鏡下液晶顯示為正數敲擊電子水泡左側，負數敲擊電子水泡右測。在倒鏡下水泡敲法與正鏡一樣。
6. 正倒鏡調試200以下時擰緊電子水泡下的螺釘開始微調。
7. 微調電子水泡使正倒鏡讀數都在±5為合格。
8. 微調時，在正鏡下把水泡調節在±5之中，旋轉機器在倒鏡下調節量應為偏移量的1/2，然后用角螺旋Ⅲ調整剩余的1/2。反復此過程直到正倒鏡的電子水泡讀數都在±5。
9. 調節垂直制微動使十字絲橫軸上調6個格（每一格為30″），在用角螺旋Ⅲ調回6個格，使十字絲與遠像重合，在按液晶顯示的置零鍵。
10. 調節垂直制微動使十字絲橫軸下調12個格，再用角螺旋Ⅲ調回12個格，使十字絲與遠像重合，在按液晶顯示的置零鍵。
11. 用角螺旋Ⅲ下調6個格，在按液晶顯示的切換鍵保存。
12. 電子補償器自檢時，開機下，在正鏡下把十字絲與校正臺的遠像重合，用角螺旋Ⅲ上調3分，在下調3分，調每一分時觀察液晶讀數變化，變化依次為第一次±5，第二次±5，第三次±7。

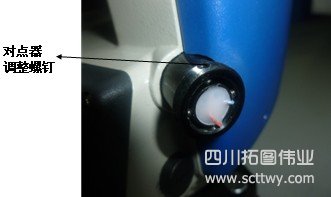

六、激光對點器

為使對點器的激光反射點與校正中心點重合，必須要校正對點器(否則當儀器瞄準時，豎軸不是處于真正的定位點上)。

1. 觀察對點器并進行調整，使激光反射點反射于校正板上。
2. 沿豎軸轉動儀器180度進行檢查，如果中心標記在圓的中心，就無需調整，否則應按下列方法進行調整。
3. 逆時針方向旋轉取下校正螺釘保護蓋，用校針調整4個螺釘，使中心標記朝中間移動(以上-右；下-左；左-下；右-上為標準)，移動距離為偏移量的心圓方向移1/2。
4. 旋轉安平螺旋使中心標記移到中心園內。
5. 轉動儀器180度，觀察中心標記，若處于中心園的中心則校正完畢,否則要重復以上校正步驟。
