一、方位角的計算公式

1、字母所代表的意義：

• x₁：QD的X坐標
• y₁：QD的Y坐標
• x₂：ZD的X坐標
• y₂：ZD的Y坐標
• S：QD～ZD的距離
• α：QD～ZD的方位角

2、計算公式：

1）當y₂- y₁>0，x₂- x₁>0時：

2）當y₂- y₁<0，x₂- x₁>0時：

3）當x₂- x₁<0時：

二、 平曲線轉角點偏角計算公式

1、字母所代表的意義：

• α₁：QD～JD的方位角
• α₂：JD～ZD的方位角
• β：JD處的偏角

2、計算公式：

β＝α₂-α₁（負值為左偏、正值為右偏）

三、 平曲線直緩、緩直點的坐標計算公式

1、字母所代表的意義：

• U：JD的X坐標
• V：JD的Y坐標
• A：方位角（ZH～JD）
• T：曲線的切線長，
• D：JD偏角，左偏為-、右偏為+

2、計算公式：

• 直緩（直圓）點的國家坐標：X′=U+Tcos(A+180°)、Y′=V+Tsin(A+180°)
• 緩直（圓直）點的國家坐標：X″=U+Tcos(A+D)、Y″=V+Tsin(A+D)

四、 平曲線上任意點的坐標計算公式

1、字母所代表的意義：

• P：所求點的樁號
• B：所求邊樁～中樁距離，左-、右+
• M：左偏-1，右偏+1
• C：JD樁號
• D：JD偏角
• L_s：緩和曲線長
• A：方位角（ZH～JD）
• U：JD的X坐標
• V：JD的Y坐標
• T：曲線的切線長，
• I=C-T：直緩樁號
• J=I+L：緩圓樁號
• ：圓緩樁號
• K=H+L：緩直樁號

2、計算公式：

1）當P<I 時

• 中樁坐標：X_m=U+(C-P)cos(A+180°)、Y_m=V+(C-P)sin(A+180°)
• 邊樁坐標：X_b=X_m+Bcos(A+90°)、Y_b=Y_m+Bsin(A+90°)

2）當I<P<J時

中樁坐標：X_m=U+Tcos(A+180°)+GcosO、Y_m=V+Tsin(A+180°)+GsinO

邊樁坐標：X_b=X_m+Bcos(A+MW+90°)、Y_b=Y_m+Bsin(A+MW+90°)

3）當J<P<H時：

中樁坐標：

邊樁坐標：X_b=X_m+Bcos(O+MW+90°)、Y_b=Y_m+Bsin(O+MW+90°)

4）當H<P<K時

中樁坐標：X_m=U+Tcos(A+MD)+GcosO、Y_m=V+Tsin(A+MD)+GsinO

邊樁坐標：X_b=X_m+Bcos(A+MD-MW+90°)、Y_b=Y_m+Bsin(A+MD-MW+90°)

5）當P>K時

• 中樁坐標：X_m=U+(T+P-K)cos(A+MD)、Y_m=V+(T+P-K)sin(A+MD)
• 邊樁坐標：X_b=X_m+Bcos(A+MD+90°)、 Y_b=Y_m+Bsin(A+MD+90°)

注：計算公式中距離、長度、樁號單位：“米”；角度測量單位：“度”；若要以“弧度”為角度測量單位，請將公式中帶°的數字換算為弧度。

五、 豎曲線上點的高程計算公式

1、字母所代表的意義：

• R：曲線半徑
• i₁：ZY～JD方向的坡度
• i₂：JD～YZ方向的坡度
• T：曲線的切線長
• E：外失距
• x：豎曲線上的點到直圓或圓直的距離
• y：豎曲線上點的高程修正值

2、計算公式：

六、 超高計算公式

1、字母所代表的意義：

• i₀：路拱坡度
• i_b：超高坡度
• L_s：緩和曲線長
• b₁：所求點～路中線距離

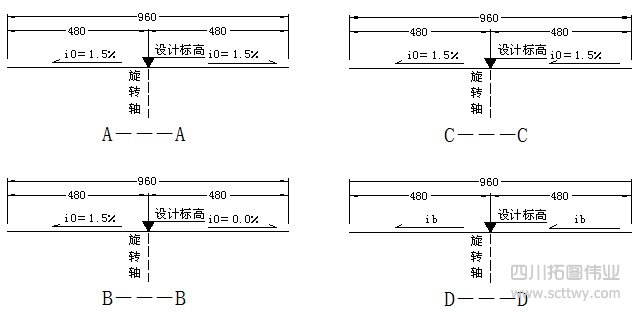

• x₀：從直緩開始，到路左右坡度一致的距離，即圖中C---C
• x：所求點～直緩或緩直的距離
• h_b：超高值

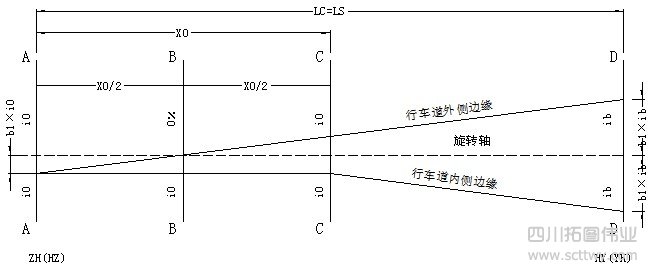

2、計算公式（公式1）：（繞中線旋轉）

1）當x≤x₀時

行車道外側邊緣：

行車道內側邊緣：

2）當x≥x₀時

行車道外側邊緣：

行車道內側邊緣：

3、計算公式（公式2）：

行車道外側邊緣：

行車道內側邊緣：

七、 地基承載力計算公式

1、字母所代表的意義：

• N：錘擊數
• M：地基承載力

2、計算公式（公式1）：（繞中線旋轉）

注：貫入深度為30cm，單位為MPa

八、 標準差計算公式

1. 字母所代表的意義：

• ：樣本平均值
• S：樣本標準差

2、計算公式：

基于整個樣本總體的標準差：

基于樣本估算標準差：

九、坐標中線測量與計算

采用全站儀測量線路中線，其基本的原理就是：利用假定坐標系或大地坐標系，測量各交點的坐標，并計算中線上的任意一點的坐標，利用坐標放樣的原理，把各中樁在地面上確定（打樁），以備后續測量。

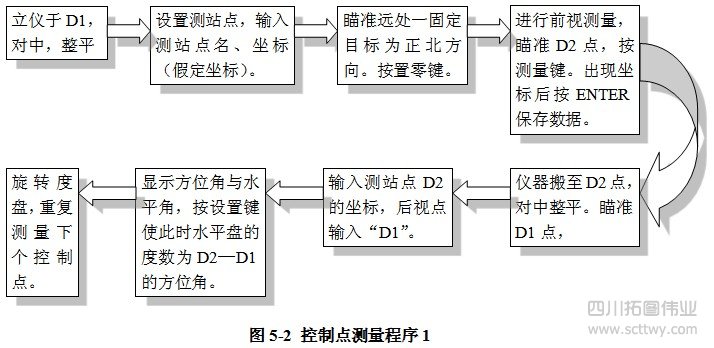

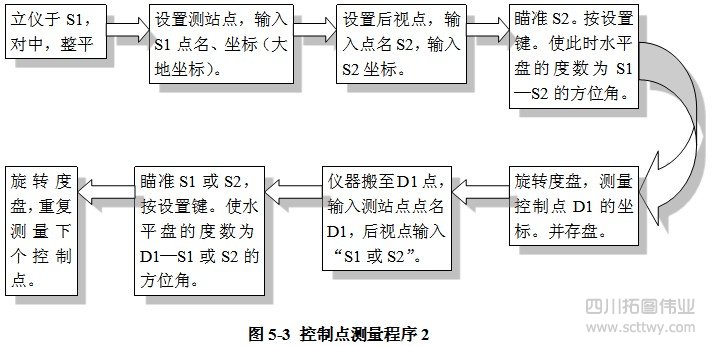

（一）控制點測設

由于線路通常較長，為確保測量各交點坐標的準確性，通常在線路的全長，每隔一定的距離設置一個坐標控制點，該控制點的坐標是測量該段線路交點的坐標基準點。因此，坐標中線測量的第一步就是進行控制點的測量。

一、控制點的布設

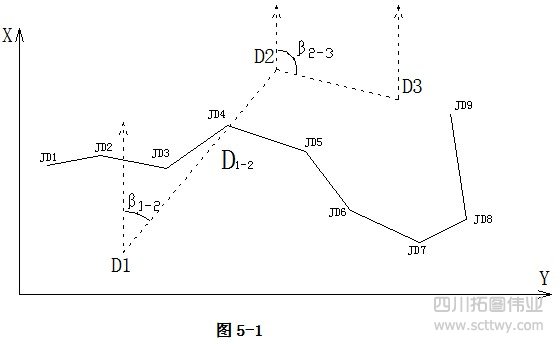

控制點布置在線路沿線兩側，點位盡量放置在較高的位置上，能夠看見越長的線路越好。點位要固定，不能有移動的現象。盡量設置在建筑物的頂上等位置，若在沒有建筑物的地區，則應在地上打入大木樁，在樁頂上訂小鋼釘。兩相鄰的控制點能夠相互通視，距離在50m—500m的范圍之內。如圖5-1，控制點為D1、D2、D3。

二、控制點坐標測量

控制點坐標測量可以分成兩類，其一是有提供大地坐標系的，即提供地上固定的兩可通視點及其坐標。其二是不能提供大地坐標系統的，可以自己假定坐標系統。

（一）無已知的大地坐標，坐標系統是假定的

假定坐標時應注意坐標的起點位置最好數據能大，以免中線測量的時候出現負坐標。如第一點的坐標假定為（10000，10000）。

（二）有已知的大地坐標，坐標系統是已知的

大地坐標系統是已知的，必須提供已知的兩點坐標和實地的點位。其測量出來的坐標均是大地坐標。如提供兩點點位與坐標，S1、S2。

實訓項目：在實訓場地進行三個控制點的測量，假定坐標系統。

實訓時間：2課時。

（二）坐標計算

1、已知某點的坐標,求另一點的坐標

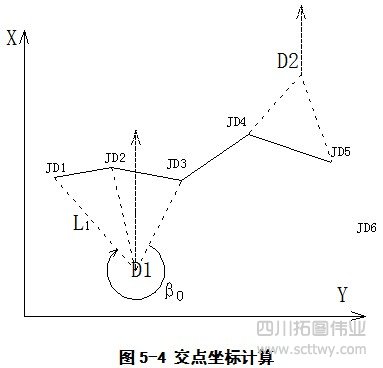

羅盤儀于D1，后視D2，瞄準JD1，得方位角β0，測JD1—D1的距離L1

得

X_JD1 = X_D1 +L₁cosβ0

Y_JD1 = Y_D1 +L₁sinβ0

同理測JD₂、JD₃……的坐標。

2、已知二點坐標，求方位角與距離。

已知JD_A  （X_A、Y_A）、JD_B  （X_B、Y_B）

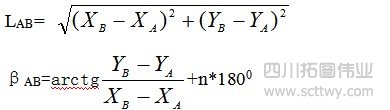

用

注意：計算β_AB的時候必須是B點坐標減A點坐標。

當

• △Y、△X>0，n=0
• △Y>0、△X<0，n=1
• △Y<0、△X<0，n=1
• △Y<0、△X>0，n=2

同理得 L_BC，β_BC

а_B=β_BC-β_AB 當а>0時為右偏,а<0時為左偏。

3、計算線路中樁坐標

（1）直線段

已知：方位角а_AB，JDA(X_A，Y_A)，

直線上P1點到JD_A的距離為D

則P1的坐標為：

XP₁=X_A+D·cos^аAB

YP₁=Y_A+D·sin^аAB

注意：距離D=P₁的樁號—JD_A的YZ樁樁號+JD_A的切線長T。

（2）第一緩和曲線P2點坐標計算（ZH-HY段任一點）

ZH(X_ZH，Y_ZH)用直線段上求坐標法求得

XP2=X_ZH+S·cos^аZH-P2

YP2=Y_ZH+S·sin^аZH-P2

^аZH-P2=^аAB+△^аH

JD_B右偏為“+”，左偏為“-”。

先算弦長S：S²=XH²+YH²

L=P2-ZH（L為P2到ZH點的樁號之差）

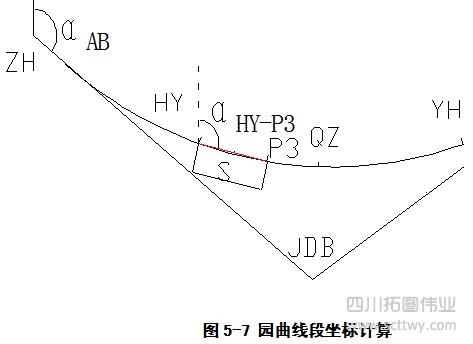

（3）圓曲線段P3點坐標計算（HY-YH段任一點）

X_P3=XHY+S·cos^aHY-P3

Y_P3=YHY+S·sin^aHY-P3

S=2R·sinφ

當JDB右偏時用“+”，左偏時用“-”。

L——P3到HY點的樁號之差

S——HY到P3的弦長

φ——L所對應的弦切角

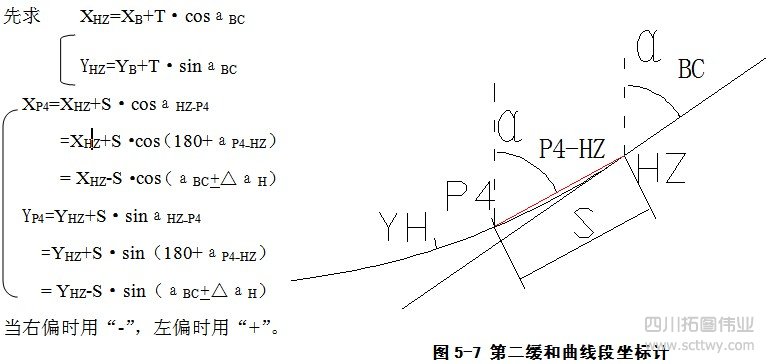

（4）第二緩和曲線P4點的坐標（YH-HZ段任一點）

（三）坐標放樣

在內業計算中，計算出所有的中樁坐標后，到現場把各中樁在實地放樣出來，是后續的水準抄平的前沿工作。中樁的放樣工作是運用全站儀坐標測設的原理進行的。

1、坐標放樣的步驟

（1）設置測站點

1）立儀器于控制點A，對中、整平。

2）進入放樣模式。

3）輸入測站點A坐標。

（2）設置后視點

1、輸入后視點B坐標。

2、瞄準后視B，按“設置”鍵。使此時的水平盤的讀數為A-B的方位角。

（3）中樁放樣

1）進入點放樣模式。

2）輸入待放樣點的坐標。

3）旋轉水平盤，使“旋轉角”為“0”。

4）指揮棱鏡落在中絲上，并按“測量”鍵。

5）根據顯示的距離“+”、“-”號，指揮棱鏡延長或縮短棱鏡與儀器之間的距離。直至距離顯示為“2mm-3mm”，下令打樁。

6）下一個放樣點，重復2—5的工作步驟。

2、注意事項

全站儀放樣時應注意每次搬站后應首先進行后視，歸坐標系統。其次，在放樣過程中指揮棱鏡前進和后退應準確，避免重復工作。對于棱鏡手，在立棱鏡時應確保棱鏡垂直，在小距離移動時應利用小鋼尺量測，確保快速準確測量。
