地形圖的檢查、拼接與整飾

一、地形圖的檢查

地形圖的檢查包括圖面檢查、野外巡視和設站檢查。

1. 圖面檢查
2. 野外巡視
3. 設站檢查

二、地形圖的拼接

當測區面積超過一定范圍時，必須分幅測圖，對于道路帶狀地形圖而言，每公里1幅圖，在相鄰兩圖幅的連接處都存在拼接問題。由于測量和繪圖的誤差，使相鄰兩 圖幅邊的地物輪廓線和等高線不完全吻合，在拼接處的地物、等高線都有偏差，當偏差在規定的范圍內時，可進行修正。

三、地形圖的整飾

1. 地形圖清繪和整飾，圖面清晰、美觀、正確，驗收和原圖的保存。
2. 地形圖整飾：擦掉圖中不必要的點、線；
3. 對所有的地物、地貌都應按地形圖圖式的規定符號、尺寸和注記進行清繪；各種文字注記(如地名、山名、河流名、道路名等)應標注在適當位置，一般要求宇頭朝北，字體端正；
4. 等高線應用光滑的曲線勾繪，等高線高程注記應成列，其字頭朝高處；
5. 整飾圖框，注明圖名、圖號、測圖比例尺、測圖單位、測圖年、月、日等。

一、在圖上確定點的坐標

如圖所示，在地形圖上求得A 點的坐標值，通過A 點在地形圖的坐標格網上作平行于坐標格網的平行線mn、op ，按測圖比例尺量出mA 和oA 的長度，則點的平面坐標為：

式中： —— A 點所在坐標格網中的坐標

二、在圖上確定點的高程

A 點恰好位于圖上某一條等高線上，A 點的高程與該等高線高程相同。如圖所示A 點位于兩等高線之間，則可通過A 點畫一條垂直于相鄰兩等高線的線段mn，則A 點的高程為：

）——通過m 點的等高線上的高程； h ——等高距。

由此可見，在地形圖上很容易確定A 點的空間坐標()。

三、在圖上確定直線的距離、方向、坡度

兩點的距離，先求出 兩點的坐標，則 兩點的距離為：

兩點直線的方位角為：

A、B 兩點直線的坡度為：

四、在圖上確定指定坡度的路線

地形圖上根據設計要求的坡度選擇路線的可能走向。

地形圖比例尺為1：1000，等高距為1m，要求從A 地到B 地選擇坡度不超過4％的路線。

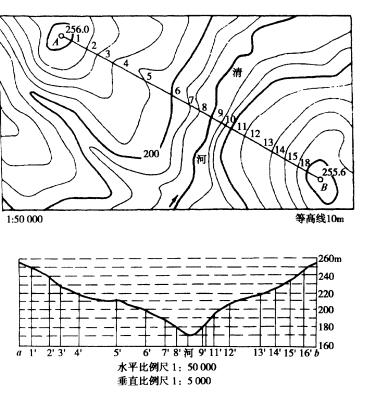

五、繪制確定方向的縱斷面圖

根據地形圖可以繪制沿任一方向的斷面圖。

1.規定斷面圖的水平比例尺和垂直比例尺

2．按圖上AB 線的長度繪一條水平線，如圖中的ab 線，作為基線，確定基線所代表的高程，基線高程一般略低于圖上最低高程。

3．在地形圖上沿斷面線AB 量出 AA—1、1—2，…各段距離，并把它們標注在斷面基線ab 上，得1′2′…各段距離，通過這些點作基線的垂線，垂線端點按各點高程決定。

4．將各垂線的端點連接起來，即得到表示實地斷面方向的斷面圖。

六、確定匯水面積

• 匯水面積是指匯集某一區域水流量的面積。
• 匯水面積可由地形圖上山脊線的界線求得，用虛線連的山脊線所包圍的面積，就是過橋（或涵洞）M斷面的匯水面積。
