主板測試

一、主板短路測試

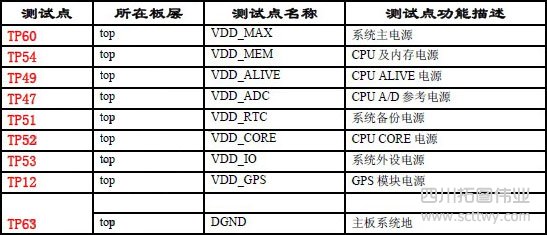

針對 GPS_MODEL_25 主板的上電前測試，我們只做簡單的對地短路測試，具體的測試內容如下表，若測試點對地電阻小于40 歐姆，表明該測試點不能通過。若測試不通過，請在主板上標識不通過的故障點，如 TP60 異常等。

二、GPS_MODEL_25_V1 主板電壓電流測試

測試條件：使用可調電源調節電壓 5V 從主板DC 端輸入。

電流測試：插入 DC 電源，打開主板電池開關SW2，系統運行，此時系統電流應該小于500mA ，如超出此范圍，表明測試不通過，請在主板上注明故障。

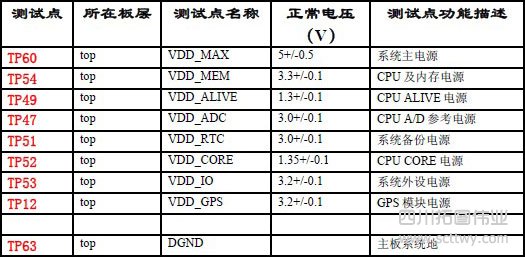

電壓測試：針對 GPS_MODEL_25_V1 主板的電壓測試，具體的測試內容如下表，要求所有測試點測量電壓必須在“正常電壓”范圍內，如果不在此范圍，表明該測試點不通過，請在主板上標識不通過的故障點及故障現象，如TP60 電壓3V等。

測試步驟：

1、插入SD 卡（里面裝有軟件用于打開GPS 電源）

2、打開主板電池開關。

3、等待10 秒左右。

4、依照下列順序TP60/TP54/TP49/TP51/TP52/TP53/TP12/TP13 順序測試。

GPS半成品、成品測試

測試標準、步聚列表

1、測試準備 ： 打開主機，將測試用SD 卡按正確方向插入SD 卡插槽內。

2、顯示屏

• 檢查是否能正常開機；
• 開機后應出現客戶要求的開機畫面。
• 進入主菜單后檢查畫面是否抖動；
• 檢查顯示畫面亮度是否暗淡未達到要求；
• 檢查是否有亮點；
• 檢查顯示屏亮度是否可調（在“設置”項“背景光”里）；
• 檢查顯示屏背光時間是否在設定時間內關閉（在“設置”項“背景光”里）。
• LCD 色彩測試：進入圖片播放功能，用標準的紅、綠、藍三種圖片播放，查看有無偏色現象。
• 進入“設置”欄的“背景光”界面，進行背光亮度調節測試。看是否可以正常調節。

3、按鍵測試標準（主菜單鍵、鎖定鍵、音量鍵、休眠鍵、電源開關鍵）

1. 按音量“+”、“-”鍵可出現對應畫面顯示音量狀態；
2. 在主菜單下短按開/關機鍵主機進入休眠，再短按一下主機喚醒進入主菜單界面；
3. 確認所有按鍵在使用過程中不應有手感不良和卡鍵現象。

4、主機reset 鍵

1. 開啟主機電源，使用筆尖輕輕按下reset 鍵；
2. 主機應能冷啟動；
3. 在按下reset 鍵20 秒之內應能進入主菜單。

5、USB 數據傳輸測試標準

用USB 線連接電腦和GPS 機器，應看到電腦和機器的有效。

6、AC 插入測試： 通過測試軟件

7、音頻測試標準

1. 進入音頻播放器，點擊各相應的小圖標：循壞、隨機、進度條、音量條、播放、暫停、上一曲、下一曲、返回圖標，及關閉窗口圖標是否可正常操作。
2. 在主菜單里選擇“音樂”，播放音樂文件，檢查揚聲器是否有破音、沙啞或聲音斷續現象；
3. 播放音樂文件時檢查是否有循環播放和隨機播放；
4. 插入耳機檢查音頻輸出是否正常，是否有破音、雜音、聲音斷續，同時轉動耳機插棒360°檢查音頻是否輸出正常；
5. 耳機拔插檢測：當耳機插入，喇叭不發聲；耳機拔出，喇叭發聲,多次拔插耳機（至少10次），看是否正常播放。
6. 調節音量“+”“-”鍵檢查音量加大和減小是否有明顯變化，按一次“+”音量鍵，相應的圖標是否可正常增減；

8、RTC 測試標準

主要目的是測試時鐘晶體是否正常啟振：

1. 開機后看主界面的左上角是否有時鐘顯示，且時間是否出現變化；
2. 開機后進入“設置”欄菜單，再選“日期和時間”后進入“日期與時間”界面，看“時間”欄后面的時間顯示是否正常，秒鐘的位置是否在變化。如果不變，則不正常。

9、系統設置測試標準

1. 進入“設置”菜單，再進入“音量”界面，按“＋”、“－”號圖標可調節喇叭的音量。點擊“點擊屏幕音”前的圖標可選擇是否需要發出觸摸屏點擊聲。
2. 進入“設置”菜單，再進入“電源”界面，可查看電池當前的容量。
3. 進入“設置”菜單，再進入“背景光”界面，按“+”、“-”可調節背景光的亮度。
4. 在“背景光”界面下，按“＜”、“＞”符號可選擇電池，或充電器狀態下需要多少時間后，將“背景光”關閉（調到最暗）。
5. 進入“設置”菜單，再進入“日期與時間”界面，可按“日期”圖標，調節當前日期，按“時間”圖標調節時間，因目前只有國內時區，所以“時區”圖標不可調。
6. 在“語言設置”界面下，按“＜”、“＞”符號可選擇不同的語言，和外觀。
7. 進入“設置”菜單，再進入“系統信息”，可查看相關的軟件、硬件信息。按“出廠設置”圖標，照提示操作，可恢復出廠設置。按“GPS 復位”操作，可重啟動GPS 復位。按“觸摸屏校準”，可進入觸摸屏校準界面進行觸摸屏校準：用觸摸筆點擊十字光標的中心位置，重復五次后，系統自動返回上一級菜單，觸摸屏校準完成。

10、電子書測試標準

1. 將拷有TXT 文件的SD 卡插入機內；
2. 點擊“電子書”圖標，查看是否可讀取文件。
3. 點擊“▲”“▼”等圖標，看是否可以正常使用相關功能。

11、觸摸屏測試標準

1. 觸摸屏及線性測試,通過測試軟件測試。
2. 在桌面用觸摸筆雙擊任何一個選項可打開選項；
3. 每次操作都應很流暢,不應出現多次操作無效的情況；
4. 在進入設置欄后,點擊屏障校準十字光標中心位置應有準確的反應。

12、影視播放測試標準

1. 在主菜單里選擇“影視”，播放影視文件；
2. 播放時檢查其畫面是否順暢，顏色是否失真，有無藍屏、死機，音頻功能是否正常；
3. 在SD卡上拷貝各種本機應支持的音樂和視頻格式文件，各種格式的文件均應正常播放。

13、圖片測試標準

1. 在主菜單里選擇圖片瀏覽，瀏覽圖片，可翻閱查看圖片；
2. 在瀏覽圖片時按“放大”或“縮小”鍵可改變圖片大小；
3. 其它各項功能均應正常實現。

14、錄音測試

本機無此功能。

15、設置項測試標準

1. 在設置項里選擇“關于”查看軟件版本（依據研發提供最新版本信息檢查）；
2. 在“語言”項里通過“向上”和“向下”鍵選擇語言類別，按OK 鍵確定；
3. 在“時間/日期”項里可修改時間/日期；
4. 其它相關設置項的檢測。

16、休眠/喚醒測試標準

1. 短按 “開/關”鍵即進入系統休眠狀態，幾秒鐘后，再按一次即可喚醒；
2. 喚醒時間不應多于3 秒，喚醒后的界面狀態始終在主菜單界面。

17、模塊、天線測試標準

1. 上線前應對模塊、天線進行全部的測試；
2. 測試標準同整機測試標準一樣。

18、充放電測試標準

1. 耗盡主機電池（直至無法開機）；
2. 用主機匹配的外接交/直流充電器連接主機；
3. 對應主機相應接口插入電源適配器插棒，開始充電，LED 指示燈顯示紅色；
4. 在4 小時內主機電池應充滿，充滿后電源指示燈熄滅。

19、各種電流測試標準

1. 關機電流測試：用一個3.8V 直流電源模擬電池，接入電池連接頭，關閉系統電池開關SW2，測試系統消耗電流，此時正常應該小于300uA。
2. 工作電流測試：插入DC 電源，打開主板POWER 開關，系統運行，此時系統電流應該小于400mA ，如超出此范圍，表明測試不通過，請在主板上注明故障。
3. 休眠電流測試：用一個3.8V 直流電源模擬電池，接入電池連接頭，系統運行，進入系統界面后按鍵SW5(系統電源鍵)系統進入休眠，測試系統消耗電流，此時正常應該小于5mA.。
4. 充電電流：一般情況下小于700mA，具體的充電電流可由生產工廠的工程師根據電池容量大小，和充電時間自行確定。
5. 播放電流測試：MP3、MP4 在播放狀態下，音量開到最大時其播放電流應小于500mA（喇叭為8Ω/1W）

20、電池低電壓禁止喚醒測試

一個可調電源模擬電池，調節電壓到3.8V，接入到主板的電池連接座，系統運行，進入系統界面后調節可調電源電壓為3.2V，系統自動進入休眠，按鍵SW3(系統電源鍵)，正常應該是系統不能喚醒,再次調節到3.8V，按鍵SW3 系統能正常喚醒。

21、充電測試標準

1. 插入電池（沒有充滿電，電池電壓為：3.5V~4.0V），插入外部電源，系統對電池充電，主板上LED2(紅色)點亮，拔出外部電源LED 滅。充電時，充電電流應該為550mA(或者為700mA)左右。(因充電電流可由廠家根據電路自行調節)電池充滿電后綠燈變亮，此時的電池電壓應在4.2V 左右。
2. 充電電流標準可由生產工廠的工程部自己確定。
3. 充電指示燈變成綠色時，表明電池充電已經完成，此時進入“設置“菜單，再進入“電源”菜單，此時可看到“電池容量”圖標已經全部滿格。（即全部變成橙色）

22、老化測試標準

1. 常溫常濕環境下，插入電源適配器，開機播放影片（時長180 分鐘左右）；
2. 在無人工干預的情況下，持續播放180 分鐘之后，主機功能應能完全正常；
3. 每一批次的產品，至少應有二臺以上的機器應該作一下實驗室條件下的老化測試。

23、極限溫度測試標準

1. 操作溫度：0 °C to 60 °C （在此溫度范圍內功能應正常）
2. 儲存溫度：-10 °C to 60 °C （在此溫度儲存72 小時后取出，待4 小時溫度恢復正常后測試，不應出現品質問題）

24、各種不同格式文件的播放測試

1. 視頻播放：支持WMV9, MPEG4, Divx 5.0, 4.0, 3.11, Xvid and MPEG2（最大20*240 分辨率），以及.wmv, .asf and .avi 文件格式；
2. 音頻播放：支持WMA9, MP3（最大320kbps 碼流）和WAV格式文件；
3. 電子相冊：支持JPG, GIF, BMP ,PNG 格式文件；
4. 電子閱讀：支持TXT 格式文件。

25、升級測試標準

1. 通過 SD 卡作系統的OS 程式升級；
2. 通過 SD 卡作開機畫面升級；
3. 這樣的測試只在一批機器中抽一定數量即可，可以不用全測試。主要目的是測試通過SD 卡是否可以升級。

26、FM、發射測試標準

1. 測量FM 發射頻率是否可以正常調整。
2. 測量FM 發射距離。在不裝殼的情況下可發射8 米左右，裝殼后可發射3 米左右。
3. 測量FM 音頻傳輸質量。不應有失真，尖叫等現象。
4. 測量FM 和喇叭的功能切換。

27、GPS收星測試（此項必須全檢）

1. 確保測試用主機的OS 版本為 GpsRecord1.7（GPS 測試專用版本） ；
2. 開機進入GPS界面，打開GPS測試軟件；
3. 設定reset 方式為 Cold Start；
4. 點擊start 開始GPS 衛星搜索，在60 秒內至少應有4 顆衛星圖標變為綠色，并且其DB值至少要大于45db 以上，則測試通過。(在有衛星轉發器的條件下測)。
5.  插入外接天線，應能夠正常收星。并且收星效果應比不插入天線時更好。

28、地圖測試標準

1. 用一張SD卡拷貝DEMO版本的地圖，插入SD卡座；
2. 進入導航界面，進行各種相關的操作，如有按鍵的機器，必須檢測各相關按鍵所對應的功能是否正常；
3. 檢測收星是否正常，60秒內，至少要有四顆星能有效定位；且db 數要大于45db（在有室內信號轉發器的條件下）。如無信號轉發器則根據工廠的環境由工程人員自行定測試標準。
4. 要安排人員到室外進行對比測試，比較室外自然壯態下收星情況與室內的差別,在一般情況下，二者的測試結果應基本一致；
5. 要安排人員到室外進行地形，路況測試；
6. 以檢查產品的品質是否附合實用要求；
7. 對每一批次的產品，必需進行一定比例的抽檢；以進行各種實驗室條件下的試驗和性能檢測，以掌握產品的可靠性和性耐性數據。
8. 進行室外公路、街道、立交橋下等多地點、復雜條件和天氣狀況不同的情況下作實地測試，檢驗是否出現丟星，偏移、和不穩定等現象。一般情況下，在立交橋下出現短暫丟星是可以接受的，但一出立交橋，在5 秒鐘內便應該收星定位。
